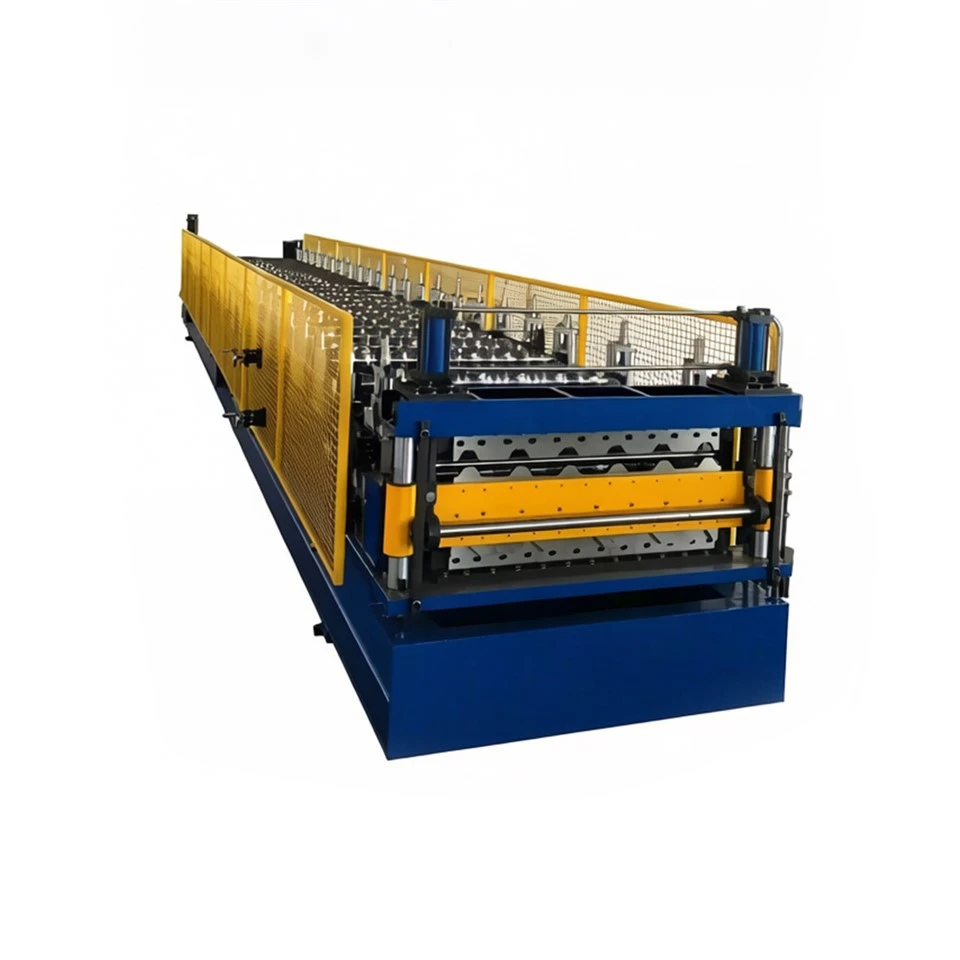

Dvouvrstvý formovací stroj-

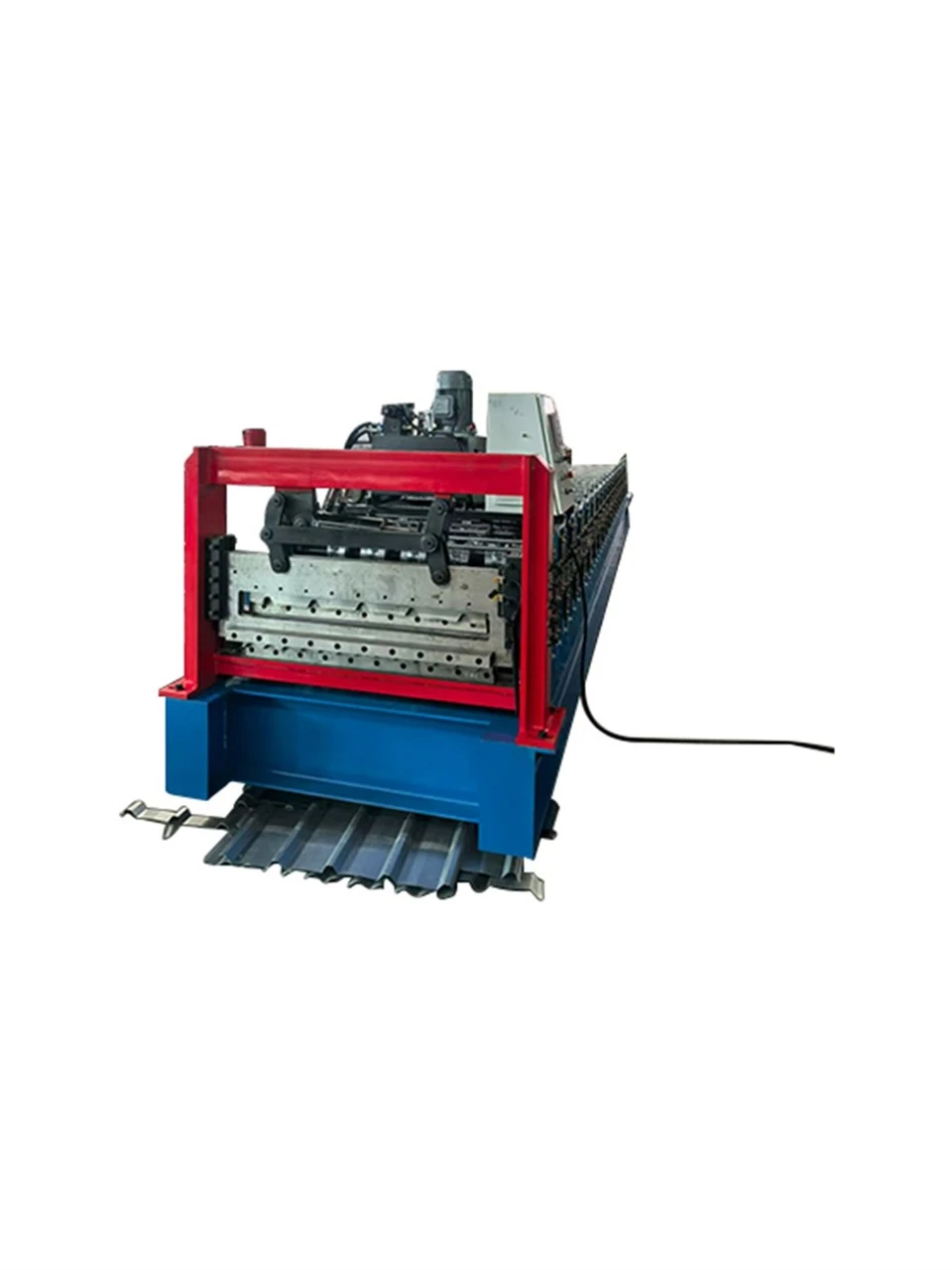

Společnost Yuanding Machinery s využitím svých vyspělých výrobních procesů představila špičkový-dvouvrstvý{1}}formovací stroj navržený speciálně pro střešní aplikace vyžadující vynikající ochranu. Hotové dvou-vlnité panely vyrobené tímto strojem se primárně používají pro zastřešení průmyslových závodů a velkých-budov. Specifikace tohoto dvou-vrstvého formovacího stroje jsou plně standardizované: zpracovává materiál o tloušťce od 0,4 do 0,8 mm, má 18-až{16}}26{17}}průchodovou sekvenci tváření, pracuje rychlostí 15 až 25 metrů za minutu a je poháněn 7,5kW motorem s proměnnou frekvencí}18–18 kW. systém pohonu motor-plus-převodovka-řetěz. Řezací mechanismus využívá čepel Cr12MoV, zatímco základna stroje je vyrobena z ocelových profilů H300–H450.

Systém vedení posuvu je speciálně přizpůsoben pro dvou{0}}vrstvou cívku, obsahuje nastavitelné polohovací desky, stabilní vodicí rám a horní a spodní vodicí kladky. Hlavní hřídele jsou vyrobeny z kruhové oceli φ70/80 mm 45#, zatímco tvarovací válce procházejí tvrdým chromováním, leštěním a tepelným zpracováním; navíc jsou začleněny φ20# galvanicky pokovené spojovací tyče pro zvýšení strukturální tuhosti, čímž je zajištěno vysoce -přesné dvouvrstvé- tvarování. Mechanismus-řezání sloupků využívá systém dvojitých{10}válcových posuvných kolejnic, který zajišťuje čisté, ploché řezy; základna frézy prochází úpravou{11}}odlehčení pnutí a čepele Cr12MoV se mohou pochlubit životností přesahující jeden milion řezů. Post{14}}řezný rám je vyroben z oceli Q235, která je podrobena přísnému procesu hrubého frézování, žíhání a přesné povrchové úpravy. Řídicí systém PLC nabízí přizpůsobitelné konfigurace a obsahuje vysoce přesné{17}}komponenty od Yaskawy nebo Schneidera; pohon s proměnnou frekvencí a ovládací prvky pocházejí od stejné značky, aby byla zajištěna kompatibilita systému a umožnila plně automatizovanou výrobu prostřednictvím uživatelsky přívětivého rozhraní dotykové obrazovky. Yuanding Machinery je držitelem certifikací ISO9000 a CE, působí v závodě o rozloze 7 000 m² vybaveném více než 30 kusy přesného výrobního zařízení a vyváží své produkty do více než 60 zemí po celém světě.
